    消防应急广播系统

    GST-GF300W广播功率放大器应该如何接线?

    发布时间:2021-11-25 11:57:03

    GST-GF300W广播功率放大器如何接线 ?在调试消防主机时候,连接广播功率放大器应该如何接线?

    广播功率放大器是消防应急广播系统配套产品,它与相应的广播音源设备和广播终端设备等配合,实现消防现场的应急广播功能。

    GST-GF300W型广播功率放大器功率为300W。

    二、GST-GF300W广播功率放大器主要技术指标

    1、音频输入输出:RCA音频接口,其中一路RCA口,可以作为接收来自于音源设备的音频输出,另外一路可作为级联下一台功率放大器的音频输入。


    3、电源开关:控制本机的电源开关,在应急信号输入时,本机的电源开启不受此开关的控制

    4、级联输入:RJ45接口内部控制专用接口,用于功率放大器的监听控制,自检控制

    5、级联输出:RJ45接口,内部控制专用接口,用于广播系统多台设备的控制,如联动多台功率放大器

    6、定压输出:功率放大器的音频输出广播线

    7、遥控接口:接受其它设备的联动控制信号,为直流24V输入,接入DC24V自动启动本机至工作状态,同时音频输出不受音量电位器的控制。无DC24V信号控制时本机的开启受前面板的电源开关控制,音频输出受音量电位器的控制

    8、过载接口:当本机出现异常或由于外部输出线短路时,致使本机过载灯常亮,由该接口输出一个无源闭合接点信号。本机处于子恢复状态下不输出闭合接点信号

    9、备用电源输入:备用交流220V电源输入接口

    10、主用电输入:主用交流220V电源输入接口

    广播功率放大器接线中,需要注意哪些?

    ○1音频输入输出:RCA音频接口,其中一路RCA口,可以作为接收来自于音源设备的音频输出,另外一路可做为级联下一台功率放大器的音频输入。

    ○2保险管座:本机供电的交流保险(3A、Ф5×20)。

    ○3电源开关:控制本机的电源开关,在应急信号输入时,本机的电源开启不受此开关控制。

    ○4级联输入:RJ45接口内部控制专用接口,用于功率放大器的监听控制,自检控制。

    ○5级联输出:RJ45接口,内部控制专用接口,用于广播系统多台设备的控制,如联动多台功率放大器。

    ○6定压输出:功率放大器的音频输出广播线。

    ○7遥控接口:接收其它设备的联动控制信号,为直流24V输入,接入DC24V自动启动本机至工作状态,同时音频输出不受音量电位器的控制。无DC24V控制信号时本机的开启受前面板的电源开关控制,音频输出受音量电位器控制。

    ○8过载接口:当本机出现异常或由于外部输出线短路时,致使本机过载灯常亮,由该接口输出一个无源闭合接点信号。本机处于自恢复状态下不输出闭合接点信号。

    ○9备用电源输入:备用交流220V电源输入接口。

    ○10主用电源输入:主用交流220V电源输入接口。

    功率放大器在消防应急广播系统中有着至关重要的作用,它将音频信号放大至定压AC120V输出,可接收联动信号自动启动应急广播,它的好坏直接关系到消防应急广播能否正常工作。以下是功率放大器在应用中的注意事项:

    (1)多台功率放大器连线

    功率放大器的输出为交流定压120V不能串联或并联。

    a.多台功放的组合应用(错误接法)

    b.多台功放的组合应用(正确接法)

    (2)功率设计

    1)实际带载功率=功放额定=功率×80%

    2)广播输出模块一般通过功率为45W。尽量留出30%余量。

    3)考虑扬声器的质量,实际输出功率和标称值是否相符。

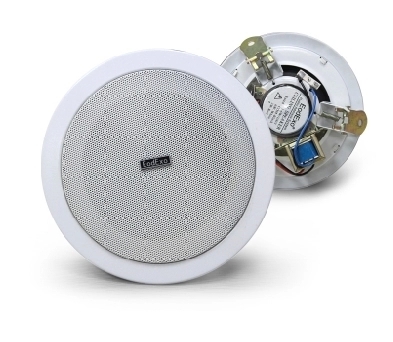

    注:应采用定压扬声器(有线间变压器)。AC120V输入。

    (3)瞬态启动电流

    1)单台功放瞬态启动电流≤5A。

    2)N台功放瞬态启动电流≤5NA。

    3)当系统内功放过多时,可考虑使用延时器。
