一、GST-LD-8303海湾输入/输出模块特点

GST-LD-8303输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的GST-LD-8301输入/输出模块使用。
GST-LD-8303输入/输出模块具有两个编码地址，两个编码地址连续，*大编码为242，可接收来自控制器的二次不同动作的命令，具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号，一旦开关信号动作，GST-LD-8303将此开关信号通过联动总线送入控制器，联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时，控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及两组有源输出，输入、输出具有检线功能。
GST-LD-8303模块的编码方式为电子编码，在编入一个编码地址后，另一个编码地址自动生成为：编入地址+1。该编码方式简便快捷，现场编码时使用海湾公司生产的GST-BMQ-2型电子编码器进行。


二、GST-LD-8303海湾输入/输出模块主要技术指标

（1）GST-LD-8303海湾输入/输出模块工作电压：
 总线电压：总线24V
 电源电压：DC24V
（2）GST-LD-8303海湾输入/输出模块监视电流：
 总线电流≤1mA
 电源电流≤6mA
 （3）GST-LD-8303海湾输入/输出模块动作电流：
 总线电流≤4mA
 电源电流≤35mA
 （4）GST-LD-8303海湾输入/输出模块线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
（5）输出容量：DC24V/1A（两组输出*大容量之和为DC24V/1A）
（6）GST-LD-8303海湾输入/输出模块输出控制方式：脉冲、电平（继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s）
（7）GST-LD-8303海湾输入/输出模块出厂设置：两路常开检线方式
（8）使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
（9）GST-LD-8303海湾输入/输出模块外壳防护等级：IP30
（10）GST-LD-8303海湾输入/输出模块外形尺寸：
 110mm×86mm×43mm（带底壳）

三、GST-LD-8303海湾输入/输出模块结构特征、安装与布线

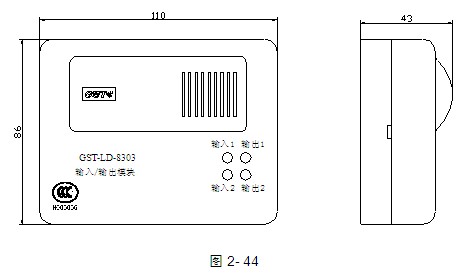

模块的外形尺寸及结构示意图如图2-44所示。

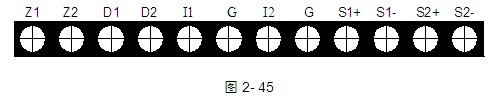

模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45：

GST-LD-8303海湾输入/输出模块其中：
 Z1、Z2：接火灾报警控制器信号二总线，无极性
 D1、D2：DC24V电源输入端子，无极性
 I1、G：**路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
 I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
 S1+、S1-：**路有源输出端子
 S2+、S2-：第二路有源输出端子
GST-LD-8303海湾输入/输出模块布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV线，截面积≥1.0mm2。

四、GST-LD-8303海湾输入/输出模块应用方法

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

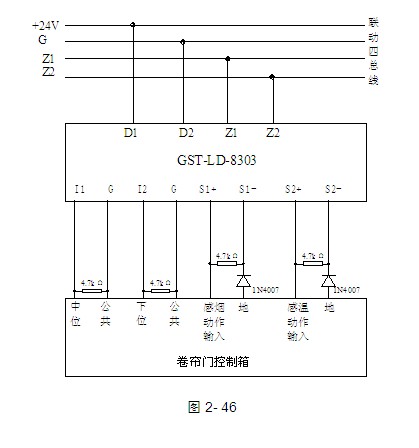

a.模块与防火卷帘门电气控制箱（标准型）接线示意图如图2-46(无源常开检线输入)、图2-47所示(无源常闭检线输入)：

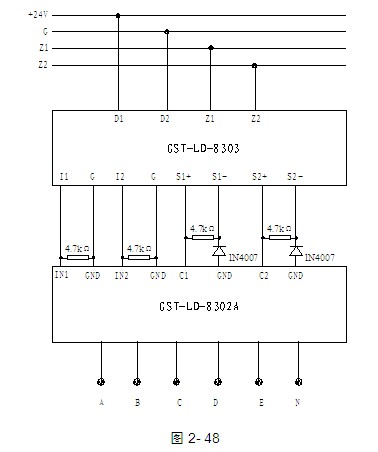

b.GST-LD-8303海湾输入/输出模块与GST-LD-8302A型模块组合连接的方法如图2-48所示：
