JTY-GF-GST9711型点型光电感烟火灾探测器
发布时间：2016-10-11 09:10:42
JTY-GF-GST9711型点型光电感烟火灾探测器是海湾公司推出的*新产品。在保留JTY-GF-GST104型点型光电感烟火灾探测器功能的基础上，具有以下特点：
（1）专业造型设计，超薄型；
（2）超大指示灯指示，360度范围可见；
（3）具有溢水孔设计，防止积水渗漏；
（4）迷宫设计独特，抗灰尘污染性强；
（5）自诊断、自补偿、自学习；
（6）迷宫为**产品，**号为：ZL03100624.8。
主要技术指标如下：
（1）工作电压：DC16V～DC28V
（2）监视电流≤60µA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)
（3）报警电流≤30mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP32
（7）外形尺寸：
直径：100mm，高：54.5mm(带底座)
符合**标准GB 4715-2005《点型感烟火灾探测器》。
产品已获得：CCC认证、检验报告。
一、特点
是我公司推出的*新产品。在保留JTY-GF-GST104型点型光电感烟火灾探测器功能的基础上，具有以下特点：
专业造型设计，超薄型；
超大指示灯指示，360度范围可见；
具有溢水孔设计，防止积水渗漏；
迷宫设计独特，抗灰尘污染性强；
自诊断、自补偿、自学习；
迷宫为**产品，**号为：ZL03100624.8。
二、主要技术指标
（1）工作电压：DC16V～DC28V
（2）监视电流≤60µA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)
（3）报警电流≤30mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）JTY-GF-GST9711(船用)外壳防护等级：IP32
（7）JTY-GF-GST9711海湾点型光电感烟火灾探测器外形尺寸：
直径：100mm，高：54.5mm(带底座)
三、保护面积
当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。
四、结构特征、安装与布线
外形结构及安装方式同JTY-GM-GST9611型点型光电感烟火灾探测器。

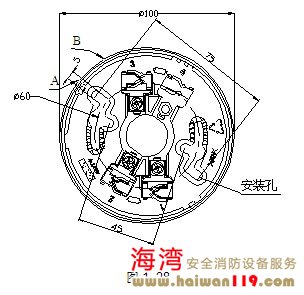

安装接线盒可采用86H50型标准预埋盒，安装采用DZX-02定位底座，其示意图如图1-28：
底座上有四个带数字标识的接线端子，“1”接输入模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在输入模块输出端的负极上；“4”不接线，接线方法参见的图1-35。
输出回路终端接有GST-LD-8320A终端器，底座“1”、“2”间连接一只1N5819二极管（注意极性）。
探测器与GST-LD-8319输入模块配合应用，系统构成及接线参照**章4.9节GST-LD-8319输入模块。
JTY-GF-GST9711(船用)海湾点型光电感烟火灾探测器布线要求：采用截面积≥1.0mm2的阻燃RV或BVR线。
